ТЭНы являются электрическими нагревателями трубчатого типа, которые используются для повышения температуры всевозможных сред и веществ путем конвекции, передачи тепла и излучения за счет преобразования электроэнергии в энергию тепловую. Используются электрические трубчатые ТЭНы в конструкциях бытового или промышленного оборудования:

• стиральные машины, духовки и электроплиты;
• пивоварни, экструдеры и дистилляторы;
• конвекторы, электрокотлы отопления и электрокаменки;
• разнообразные водонагреватели и масляные обогреватели;
• чайники, самовары и мармиты;
• душ, гриль, а также различные бочки и баки.

Наша компания предлагает купить электрические нагревательные ТЭНы по доступной цене. В каталоге представлены модели, область применения которых охватывает такие среды, как:

• вода и прочие жидкости;
• газы и воздух;
• селитра и легкоплавкие металлы.

В процессе изготовления данной продукции мы используем исключительно высококачественное сырье, которым являются углеродистые и нержавеющие марки стали, а также медь.

Конструктивные особенности ТЭН

Конструкция современных нагревательных трубчатых ТЭНов различных типов имеет вид стальных трубок, внутрь которых помещена специальная спираль и наполнитель. Спираль изготовлена из стальной проволоки большого омического сопротивления, а наполнитель - из материала периклаз. Эти две составляющих плотно спрессованы и запаяны в трубу так, чтобы контактные стержни были соединены со спиралью и устройствами подключения, с одной и другой стороны.

От контактных устройств торец стальной трубки отделяет специальный изолятор, изготовленный из керамики, не проводящей ток. Сами же торцы заполнены особым герметиком, устойчивым к высоким температурам.

Маркировка ТЭН

Маркируются ТЭНы так, чтобы сразу можно было определить их эксплуатационные характеристики.

Пример маркировки: ТЭН 150 В 16 / 3 Т 380

150 - полная длина изделия (L) составляет 150 сантиметров,

В – длина контактного стержня соответствует величине 65 миллиметров,

16 - диаметр оболочки трубы равен 16 миллиметров,

3 - номинальная мощность составляет 3 киловатта,

Т – тип материала оболочки и вид нагреваемой среды, полный перечень которых представлен в специальной таблице,

380 - напряжение ТЭНа 380 Вольт.

Возможные варианты длины контактного стержня (в миллиметрах):

А–40, В–65, С-100, D-125, Е-160. F-250, G-400, Н-630.

Обозначение рабочей среды и типа материала оболочки

Типовые формы ТЭН

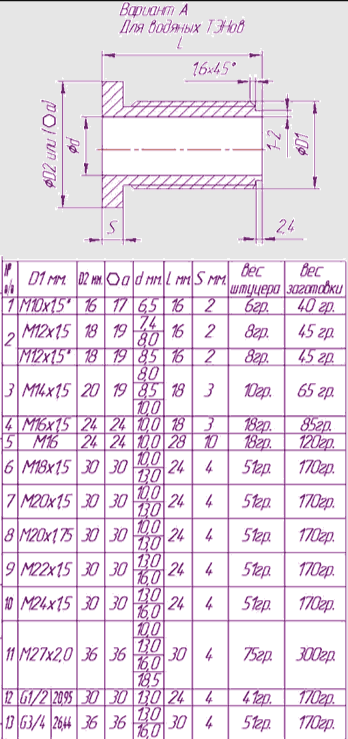

Крепеж

ТЭНы могут оснащаться определенным видом крепежной арматуры, что обеспечивает качественный и надежный монтаж данных нагревателей. Если в техническом задании не прописано иного, то крепеж обеспечивается штуцерами с трубной или метрической резьбой, а также планками.

 Дополнительным оснащением ТЭНов выступают штуцеры из латуни, углеродистой или нержавеющей стали. Такой крепеж может иметь резьбу G1/2 или М 24х1,5/22х1,5/20х1,5/18х1,5/16х1,5/14х1,5/12х1,5.

Штуцер крепится к ТЭН посредством аргоновой сварки или пайки. Технология монтажа в этом случае подбирается, исходя из назначения и условий работы нагревателя.

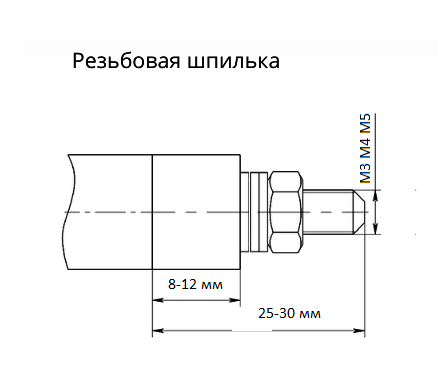

Контактная группа

Резьбовая шпилька является наиболее широко распространенным исполнением контактной группы для ТЭНов диаметром 16,13 мм (М5 М4), диаметром 10 мм (М4), в отдельных случаях для ТЭНов диаметром 8,0 мм (М3), у которых нет особых требований к подсоединению токоподводящих проводов. Данная контактная группа состоит из изолятора, двух шайб,одной шайба гровер и гайки для подключения провода. Контактная часть электрических ТЭНов комплектуется резьбовой шпилькой (М3,М4), флажком типа «лепесток» или соединительным разъемом «фастон».

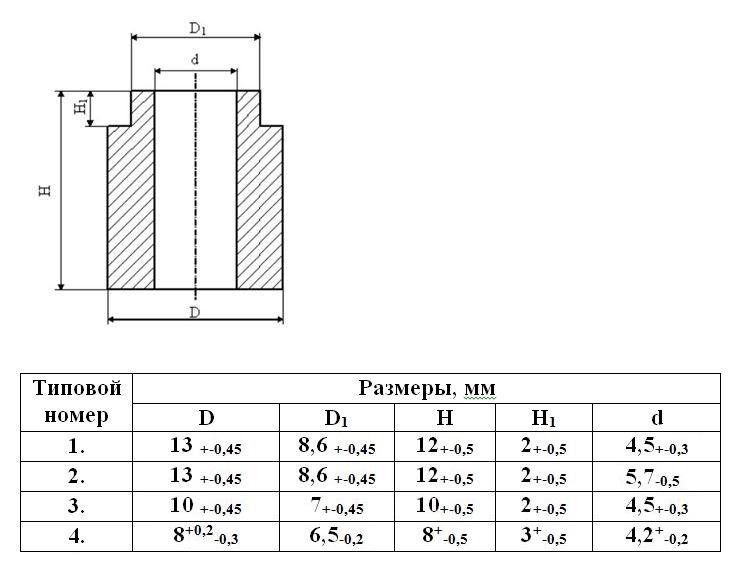

Керамические изоляторы

Это износостойкие изделия, резистентные к высоким термическим нагрузкам, влажным средам, агрессивным кислотным и щелочным растворам. Используются для защиты проводов в местах с активным воздействием высоких температур и риском механических повреждений, а также способны выдерживать высокое давление газовых сред или вакуума в течение долгого времени.

Технические характеристики и преимущества

Керамические изоляционные элементы производятся из стеатита высокой степени очистки, поэтому их жаропрочность крайне высока. Температура применения изоляторов из этого материала ограничена температурой работы самих теплоустойчивых проводов. Изоляторы рассчитаны на эксплуатацию в широком температурном диапазоне, стабильно используются при температуре выше 500°C и выдерживают пиковые температурные нагрузки выше 1750°C.

Кроме того, техническая керамика — очень прочное и плотное соединение, которое обеспечивает не только защиту проводов от высокой температуры, но и защищает от механических повреждений, загибов и заломов.

Преимущества изоляторов из керамики:

• долгий срок службы;
• высокая термоустойчивость;
• устойчивость к механическому износу;
• выдающиеся диэлектрические характеристики.

Гарантии изготовителя

Предприятие-изготовитель гарантирует исправную работу ТЭН при соблюдении потребителем условий эксплуатации и хранения.

Гарантийный срок эксплуатации - 6 месяцев с момента отгрузки ТЭН в эксплуатацию при установленной безотказной для сред “О”, “S”, “L” наработке, не превышающей 3000 часов, для сред “Р”, “Z”, не превышающей 1500 часов.

Гарантийный срок хранения - 6 месяцев со дня отгрузки ТЭН.

Установленный срок службы для сред “О”, “S”, “L” - 10000 часов, для сред “Р”, “Z” - 5000 часов.

Перед монтажом ТЭН на объектах необходимо:

• удалить с корпуса ТЭН консервационную смазку;
• по мере необходимости протереть контактные стержни и изоляционные втулки от грязи и пыли;
• проверить сопротивление изоляции, величина которого должна соответствовать не менее 50 МОм

Если после транспортировки, хранения или длительного нерабочего состояния в процессе эксплуатации сопротивление изоляции уменьшилось ниже допустимой величины не менее 50 МОм, то их необходимо высушить при температуре 120°С, или путем подключения на 1/3 номинального напряжения до восстановления сопротивления изоляции в течение не более 6 часов
